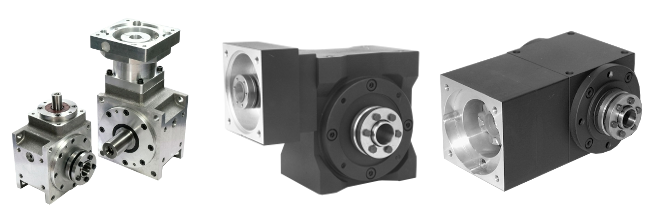

Rinvii Angolari di precisione ATEK

Una gamma completa per la trasmissione del moto rotatorio ad angolo retto mediante ruote dentate coniche di alta qualità per l'impiego come riduttori o moltiplicatori, disponibili con o senza motorizzazione, flangie secondo standard IEC ed a disegno.

  • Coppie trasmissibili da 25 a 4640 Nm.
  • Rapporti di trasmissione da 1:1 a 6:1.
  • Rendimento elevato.
  • Coppie coniche Gleason o Klingelnberg lavorate e rodate insieme per ottenere la migliore precisione possibile.
  • Gioco angolare da 10 a 30' a secondo della versione (possibilità a richiesta di avere gioco angolare pari a 6' ).
  • Velocità di rotazione permessa fino a 3000 rpm.
  • Elevata resistenza a carichi radiali.
  • Albero di uscita sporgente o cavo con chiavetta o calettatore. A richiesta scanalato DIN 5463.
  • Albero in ingresso sporgente o cavo con sede chiavetta.
  • Elevata resistenza alla corrosione grazie a differenti trattamenti superficiali in base alla % umidità ambiente.
  • Lubrificazione a vita (non necessari rabbocchi o verifiche livello lubrificante).
  • Possibilità di fissaggio mediante fori filettati sulle facce della cassa o sulle flangie circolari.
  • Possibilità di fornire versione multiasse.

Versioni disponibili:

  • V / VS - riduttore / moltiplicatore
  • VL - con campana secondo standard IEC
  • VLM - completo di motore.
  • VC - rinvio con campana e giunto per motorizzazioni servo con giochi ridotti.
  • SLC - riduttore a vite senza fine per motorizzazione servo con giochi ridotti

Il nostro servizio tecnico è inoltre disponibile nella scelta e nel dimensionamento della soluzione migliore in base all'applicazione richiesta.


Scarica Catalogo

Rinvii Angolari di precisione - Catalogo_ATEK (171 Mbytes)
